蒸汽压力均衡自力式压力调节阀

蒸汽压力均衡自力式压力调节阀

更新时间:2020-03-23

简要描述:

ZZYP-16B蒸汽压力均衡自力式压力调节阀已经成功的应用于全球,其控制精确、稳定、耐用的性能受到客户的一致好评。乐控制造的调节阀比其他同类产品更加长的行程,更加长的阀杆导向套,更加厚实的阀体结构,以确保在各类工况中的精而准控制和有效防止例如气蚀、冲刷等现象的产生,延长阀门的寿命。

【产品简介】

    ZZYP-16B蒸汽压力均衡自力式压力调节阀引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。


【产品结构】

    ZZYP-16B蒸汽压力均衡自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品*大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。

系列产品执行机构有:薄膜式、活塞式两种;作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型);附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到较佳的控制效果。


产品特点

1、无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
2、压力分段范围细且互相交叉,调节精度高。
3、
压力设定值在运行期间可连续设定。
4、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
5、橡胶膜片式检测,执行机构测精度高、动作灵敏。
6、采用压力平衡机构,使调节阀反应灵敏、控制精确。

自力式压力调节阀与普通减压阀的区别

1、减压阀一般是减压阀后压力,自力式压力调节阀可以保证阀前或者阀后蒸汽压力的稳定。
2、 减压阀调节范围更广,可用于压差较大的场合,而自力式调节阀则只能将压力调节到恒定值,使用的压差范围较小
3.、自力式压力调节阀的调节精度比减压阀调节精度更高,一般为0.5%
4.、自力式压力调节阀可以控制压力、差压、温度、液位、流量等,而减压阀功能比较单一,一般只起减压作用;
5、 自力式压力调节阀既可以调节阀前压力稳定,也可以调节阀后压力稳定,而减压阀只能调节阀后压力,起到减压作用;
6、自力式压力调节阀可以用于微压KP等级的压力调节,而蒸汽减压阀没有这么低的压力可调
7、蒸汽减压阀可用比蒸汽自力式压力调节阀更高稳定的场合,蒸汽减压阀可用高温度550℃,蒸汽自力式压力调节阀一般耐温250℃。


【产品用于蒸汽介质时的安装方式】

    一般用于蒸汽管道的安装时必须在执行器和管道之间加一个冷凝罐,不能让蒸汽进入执行器膜头,而且,调节阀必须头朝下安装,冷凝罐要高于膜头,初次使用,一定要将冷凝罐和膜头中加满水。看现场的安装方式,询问现场仪表人员,这些都没问题,那么是什么造成的呢?令人百思不得其解。后来,仔细询问了一个操作工,无意之下得知:这台阀门安装、投入使用后,冷凝罐和膜头之间的铜管接头一直在断断续续地漏水。原来是这样,漏水导致冷凝罐里的水慢慢漏光,蒸汽就进入膜头,烧坏了膜片。
由此可见,自力式压力调节阀在蒸汽管道上使用时,安装、维护方面一定要多加注意,在安装时取压点应设在离调压阀适当的位置,压开型调压阀应大于2倍管道直径,压闭型调压阀应大于6倍管道直径。为保证调节阀正常运行,千万不能让接头漏水,不能让冷凝罐缺水,要定期检查,适时加水。其实,不光是自力式压力调节阀,就是其它的自力式调节阀,在使用时也需注意维护和保养才行。
    另外,蒸汽压力如果较高,选用活塞式执行器,而不取薄膜式执行器,因为膜片一般能承受的压力不超过0.4Mpa,过此虽然能用,却要大大降低使用寿命。


主要零件材料

阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢
填料:乙炳、氟、耐油橡胶


特殊制造工艺
单座调节阀常规工况解决方案

自力式阀已经成功的应用于全球,其控制精确、稳定、耐用的性能受到客户的一致好评。乐控制造的调节阀比其他同类产品更加长的行程,更加长的阀杆导向套,更加厚实的阀体结构,以确保在各类工况中的准确控制和有效防止例如气蚀、冲刷等现象的产生,延长阀门的寿命。
超恶劣工况解决方案(阀芯技术)
    当阀前和阀后压差非常大的时候,阀门开启或关闭需要更加大的扭矩,我们ZXM系列的阀芯可以使用平衡式阀芯以及先导式阀芯,减小阀门开关时的推力,减少执行机构的体积和成本。特有的排孔式阀芯可以减少阀门内部压力有效防止气蚀和冲刷现象的产生。
超恶劣工况解决方案(串级式阀芯技术)
    流体逐级降压,流体方向不断改变,流体通过弯弯曲曲的通道目的是消耗能量降低流速,防止气蚀空化产生,防止介质结晶时在阀体内部卡阻。增加介质流阻,控制流速,防止气蚀空化破坏。多级节流:根据压差及流量, 节流在3级或3级以上,以减少流体对阀芯表面冲刷磨蚀。节流面与密封面分开,阀芯和阀芯套表面硬化(渗氮)处理,硬度达到 HRC65 以上,关闭严密,使用寿命长。阀芯表面开有大缺口,即使流体含有结晶等固体颗粒,阀芯也不会卡死,动作灵活。流量调节特性好,调整范围大(约 60~70%)。此结构阀门广泛应用于油田行业。
超恶劣工况解决方案(套筒技术)
    在高温、高压以及高压差等苛刻工况下,套筒多级节流降压技术,有效的控制空气气蚀、闪蒸、阻塞流、振动、高噪音问题。通过我们精密的软件计算,不同阀芯和套筒的结合为我们客户提供可靠的解决方案。


故障分析及处理】

序号故障现象产生原因排除方法
1阀后压力不稳定,随着阀前压力变动而变动1.阀芯被异物卡住
2.阀杆、推杆卡住
3.进液管道堵塞
1.重新拆装排除异物
2.重新调整
3.疏通
2阀后压力降不下来,始终在需求值上方变动1.设定弹簧刚度太大
2.阀口径过大
3.阀前压力过高,减压
比过大
1.更换弹簧
2.更换较小口径
3.阀前压、阀后压之比超
   过10:1,应2级降压
3阀后压力升不上去,始终在需求值下方变动1.设定弹簧刚度太小
2.阀口径过小
3.减压比过小
1.更换弹簧
2.更换较大口径
3.阀前压、阀后压之比低
   于1.25,应提高阀前压
4阀后压力波动过于频繁1.阀口径过大
2.执行机构膜室容量过小
1.选择恰当的阀口径
2.在导压管内增设阻尼器


订货时请用户提供以下资料

◇ 调节阀名称、型号
◇ 公称通径(mm)
◇ 公称压力(Mpa)
◇ 阀前、后压力
◇ 额定流量系数(Kv)
◇ 固有流量特性
◇ 介质名称及状态
◇ 工作温度及范围
◇ 整机作用方式
◇ 阀体、阀内件及填料材质
◇ 所配附件

◇ 阀全法兰标准
◇ 其他特殊要求

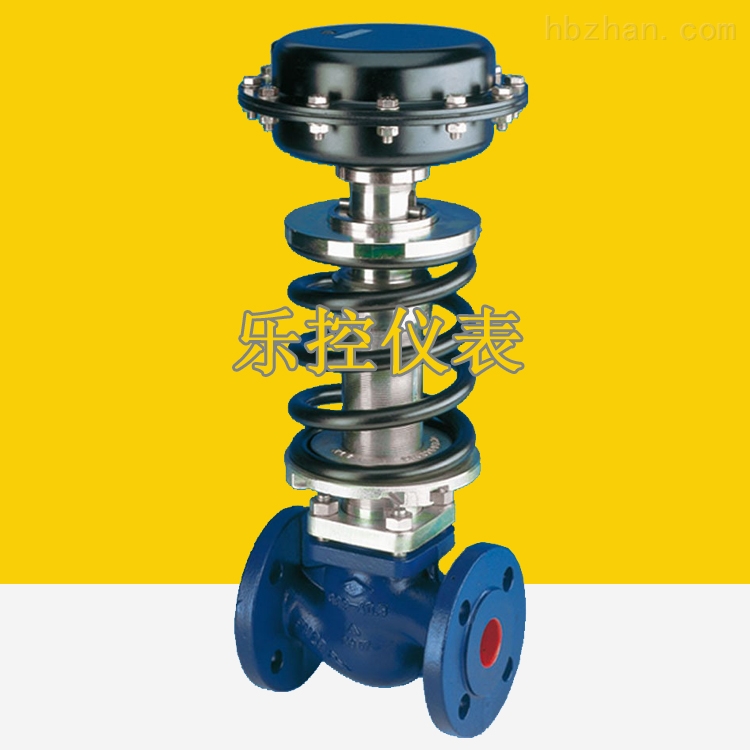

产品实物图展示
