ZXPF-16KW气动薄膜波纹管衬氟单座调节阀

ZXPF-16KW气动薄膜波纹管衬氟单座调节阀

更新时间:2019-08-26

简要描述:

ZXPF-16KW气动薄膜波纹管衬氟单座调节阀是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟波纹管阀体二部分组成。由于该阀接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全乙丙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛用于化工、石油、冶金、制药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

ZXPF-16KW气动薄膜波纹管衬氟单座调节阀

一、产品描述:

    ZXPF-16KW气动薄膜波纹管衬氟单座调节阀是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟波纹管阀体二部分组成。由于该阀接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全乙丙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛用于化工、石油、冶金、制药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

二、产品特点:

  1. 耐腐蚀:阀体内腔、阀芯、阀座、阀杆均316不锈钢,能耐酸、碱,耐强腐蚀。
  2. 密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏。
  3. 泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于IV级标准。
  4. ZXPF-16KW气动薄膜波纹管衬氟单座调节阀采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高。

三、零件材质:

阀体、阀盖:HT200ZG230-450ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

波纹管:1Cr18Ni9Ti聚四氟乙烯波纹管

垫片:橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片

膜盖:A3

膜片:橡胶夹增强涤纶织物

衬套:2Cr13

四、订货须知

ZXPF-16KW气动薄膜波纹管衬氟单座调节阀订货时请用户提供以下资料:

◇ 调节阀名称、型号

◇ 公称通径(mm)

◇ 公称压力(Mpa)

◇ 阀前、后压力

◇ 额定流量系数(Kv)

◇ 固有流量特性

◇ 介质名称及状态

◇ 工作温度及范围

◇ 整机作用方式

◇ 阀体、阀内件及填料材质

◇ 所配附件

◇ 阀全法兰标准

◇ 其他特殊要求

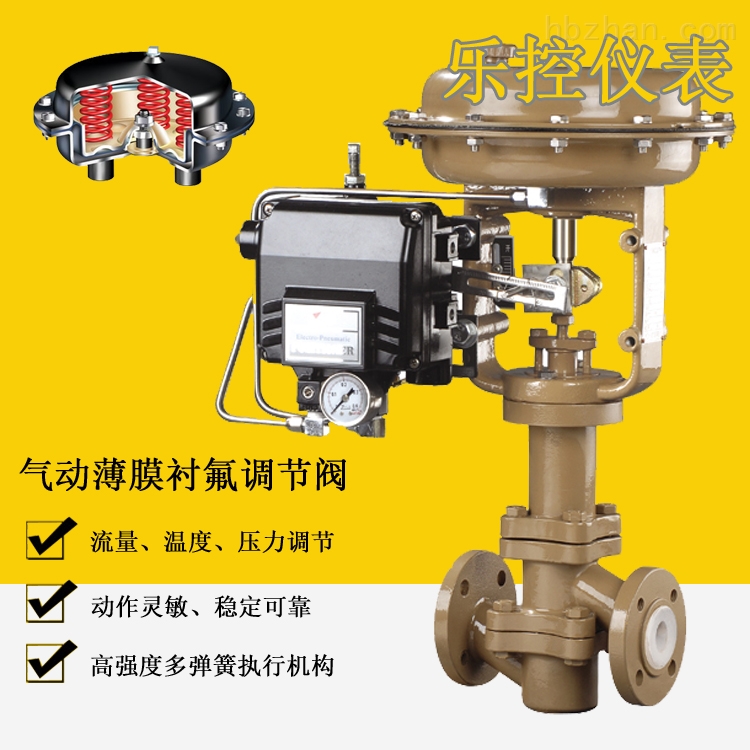

五、ZXPF-16KW气动薄膜波纹管衬氟单座调节阀实物产品图:



六、气动薄膜单座调节阀(ZXPF-16KW气动薄膜波纹管衬氟单座调节阀)维修及维护方法步骤

*步:现场观察包括工具,人呗,安全措施的准备工作等。

第二步:气动薄膜单座调节阀在现场的位置及做好标记

  • 下线前必须注意调节阀的方位,要做好阀体与管道流向的明确标记,控制阀配装的各类有关附件安装益,方向标记,标记可用记号笔等。
  • 对于复杂的控制阀要适当的画出外型示意图,为气动薄膜单座调节阀复位复位创造一个好的条件,尤其对于复杂的电路,气路,管路要做好明确的标记,包括阀体对阀盖阀盖对执行机构,执行机构与膜盖气缸下部的方向等。

第三步:气动薄膜单座调节阀的下线工作

  • 施工前,必须了解清楚该管道内介质是否已经排空,应由工艺提出维修单,控制阀必须吹扫干净,通过甲方认可方可施工。
  • 要了解管道的介质情况和控制阀主要存在的问题。目的是在检修中重点修理,这样可提高效率。
  • 甲方认可后在下线的时候要注意把气动薄膜单座调节阀阀门定位器和管路附件放好。
  • 在拆管道法兰时要注意以下几点:
  • 先将所有螺栓松动一下;
  • 然后再用撬棍把法兰连接处撬开一点口,为的是确认一下管道中是否还有余气、余压、毒等。需强调的是,人不要对准法兰中间,预防万一管道各剩余介质伤人,这事情事情常有发生。
  • 对于易燃、易爆介质的阀门要有安全措施,如防毒面具、灭火器材料,还要有甲方指定的监护人员,否则不能施工。并且在拆的时候严禁用硬物敲打。
  • 对松不动的螺栓尽可能的不要动火。方法可用渗透剂渗一渗,然后再拆。另一方法还可用手锯下来。如以上皆行不通,确认周围没有可燃气体后,可向有关部门申请,办理动火手续。
  • 在下线时,管道法兰往往都要用撬棍撬一下,使阀与法兰脱开,但必须注意法兰面的密封面,如果不注意万一法兰面划伤,将给维修工作带来很大困难。轻者要下功夫打磨,重者要把管道法兰割下来上车床加工才能完成。
  • 需维护的气动薄膜单座调节阀许多都是属于进口阀,法兰垫的规格也很多,常见的有:高压石棉垫、缠绕垫、四氟垫、不锈钢齿垫等。在维护过程中,一般情况下,都要换垫,原来的垫子如没有损坏或损坏不大,则可继续使用。
  • 当阀门下线后要做好现场的文明维护。
